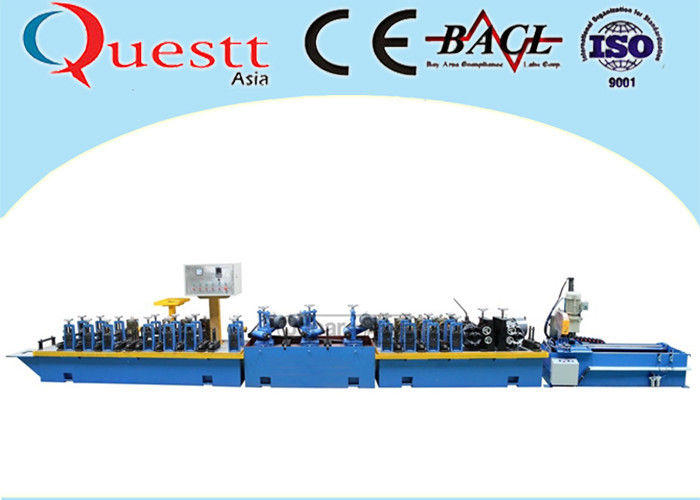

1KW σωλήνας λέιζερ ινών που κάνει το προσάρτημα φορμών σωλήνων μηχανών με το σύστημα ελέγχου PLC

Σωλήνας που κατασκευάζει το σύστημα με τη συγκόλληση λέιζερ ινών 1KW μετά από να κάμψει

Το σύστημα είναι αποτελείται από

1. Σωλήνας που κατασκευάζει τη μηχανή

2. 1KW μηχανή συγκόλλησης ινών

3. Προσάρτημα φορμών σωλήνων

Προδιαγραφή

5. Σωλήνας rangeΦ9~Φ50.8mm, Thicknessδ0.2-1.0mm

6. Κινούμενη σειρά ταχύτητας σωλήνων: ≤12M/min

7. Μηχανή κίνησης (μηχανή Siemens, έλεγχος συχνότητας) 7.5kw. Τάση: 3 φάση 400V 50Hz

Διαμόρφωση

Α. σωλήνας που κατασκευάζει τη μηχανή

1. Ο σωλήνας που κατασκευάζει τη μηχανή έχει τις διπλές σπείρες που φορτώνουν το πλαίσιο, διάμετρος coiler Ф350-Ф550mm, που φορτώνει την ικανότητα 1.5T.

2. Διαμόρφωση του σταδίου:

(1) οδηγός σίτισης 2 σύνολα: Με τη σίτιση της συσκευής και της ισοπεδώνοντας συσκευής τριών κυλίνδρων στη σίτιση. 1 σύνολο

(2) κάθετοι κάτοχοι, 7 σύνολα. Ο κύριος άξονας χρησιμοποιεί το 40Cr, και με τη μετρίαση, η υψηλή συχνότητα αποσβήνει, ακριβής λείανση, πρόληψη σκουριάς. Οι κάτοχοι είναι υλικό χρήσης HT200.

(3) σωλήνας που κάνει τη διάμετρο μηχανών κάθετου axlesφ40mm, διάμετρος οριζόντιου axlesφ25 χιλ., που ισιώνει τους άξονες φ30.

(4) οριζόντιος κάτοχος τύπων, 8 σύνολα. Ο κύριος άξονας χρησιμοποιεί το 40Cr, και με τη μετρίαση, η υψηλή συχνότητα αποσβήνει, ακριβής λείανση, πρόληψη σκουριάς. Κάτοχοι είναι σύστημα κίνησης κιβωτίων εργαλείων materi χρήσης HT200 (οι 4) σπειροειδές, 1set

(5) βασικός, 1 σύνολο

(καθολική σύνδεση άξονων κίνησης 6) 212 για τα αυτοκίνητα.

Σύστημα συγκόλλησης λέιζερ ινών Β 1KW 1 σύνολο

1. 1KW σύστημα λέιζερ ινών από Raycus Κίνα

2. Ειδικό σύστημα ψύξης λέιζερ ινών

3. Κεφάλι συγκόλλησης λέιζερ από LaserMeck ΗΠΑ

4. Το αέριο συγκόλλησης λέιζερ προστατεύει το σύστημα

5. Ειδικός υπολογιστής ελεγκτών και βιομηχανίας συγκόλλησης

6. Σύστημα ελέγχου PLC

7. Κεφάλι συγκόλλησης λέιζερ πάνω-κάτω worktable

8. Ειδικό γραφείο ελέγχου

Γ. αλέθοντας εξοπλισμός

(1) αλέθοντας κεφάλι, 3 σύνολα Δύναμη 3kw μηχανών

(2) οριζόντιος κάτοχος, 2 σύνολα

(3) βασικός, 1 σύνολο.

Δ. ταξινόμηση και αποκατάσταση της μηχανής

(1) κάθετοι κάτοχοι, 4 σύνολα (2) οριζόντιοι κάτοχοι τύπων, 4 σύνολα

(3) ισιώνοντας το κεφάλι, 2 σύνολα (4) σπειροειδές σύστημα κίνησης κιβωτίων εργαλείων, 1 σύνολο

(5) κυρίως μηχανή

Ε. αυτόματο τέμνον σύστημα

(1) τέμνουσα λεπίδα κύκλων πριονιών μετάλλων.

Φ. τελειωμένο πλαίσιο, 1 σύνολο.

Γ. ηλεκτρικό σύστημα ελέγχου

(1) ηλεκτρικό σύστημα ελέγχου για τη μηχανή σωλήνων, 1 σύνολο (2) κουμπί στάσεων

(3) με τη συχνότητα που μετατρέπει το σύστημα ελέγχου

Χ. τάξη για τις μηχανές

Β: Οριζόντιο Χ: Το κάθετο Q: Αλέθοντας κεφάλια TH1, TH2: Αποκατάσταση του πλαισίου

Overvice μηχανών
