Τακτοποιώντας μηχανή λέιζερ αισθητήρων οχημάτων

Τακτοποιώντας μηχανή λέιζερ αισθητήρων οχημάτων

Distription

Η τακτοποιώντας μηχανή αντίστασης λέιζερ αναπτύσσεται ειδικά και παράγεται για τη με παχιά μεμβράνη βιομηχανία κυκλωμάτων και κυκλωμάτων λεπτών ταινιών. Η πηγή που τακτοποιεί (ρύθμιση αντίστασης) και ενεργός που τακτοποιεί (ρύθμιση λειτουργίας κυκλωμάτων) χρησιμοποιείται κυρίως για τη μεγάλης ακρίβειας τακτοποίηση των λεπτών, με παχιά μεμβράνη, υβριδικών ολοκληρωμένων κυκλωμάτων και των διάφορων ηλεκτρονικών ενοτήτων, που περιλαμβάνουν τις ακόλουθες βιομηχανίες:

Οι τακτοποιώντας μηχανές αντίστασης λέιζερ που παράγονται από την επιχείρησή μας αναπτύσσονται ανεξάρτητα από το σύστημα ελέγχου μέτρησης πυρήνων, το σύστημα λογισμικού, κ.λπ., και έχουν όλα τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, τα οποία μπορούν να παρέχουν στους πελάτες τις περιεκτικές λύσεις εφαρμογής τακτοποίησης αντίστασης λέιζερ.

Πρότυπο και απόδοση εξοπλισμού

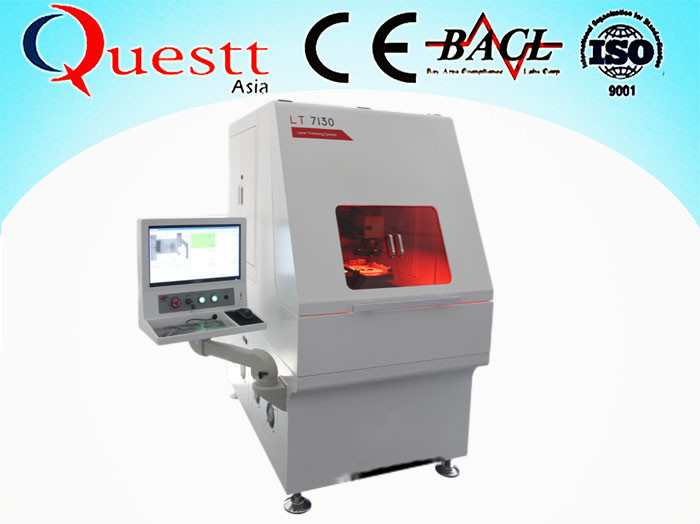

LT7 η τακτοποιώντας μηχανή αντίστασης λέιζερ σειράς είναι μια τακτοποιώντας μηχανή αντίστασης λέιζερ τύπων διαμόρφωσης υψηλών σημείων

LT7 τα προϊόντα σειράς υιοθετούν το προηγμένο ειδικό λέιζερ για την τακτοποίηση αντίστασης λέιζερ.

Υψηλή ακρίβεια της ρύθμισης αντίστασης

• Ολόκληρη η μηχανή έχει την υψηλή ακρίβεια ρύθμισης αντίστασης, και η ακρίβεια ρύθμισης αντίστασης είναι συνεπής και η παραγωγή είναι υψηλή.
• lLT7 χρησιμοποιεί ένα ειδικό λέιζερ για την τακτοποίηση αντίστασης λέιζερ, η οποία παρέχει σε μια ακτίνα λέιζερ την υψηλά ποιότητα ακτίνων και εξαιρετικά το πλάτος λεπτών γραμμών, και η επίδραση θερμότητας λέιζερ είναι μικρή.
• lUnique τρόπος ελέγχου ακρίβειας, ιδιόκτητη μεταβλητή τεχνολογία μεταλλείας ταχύτητας.
• ποικιλία Λα της αντίσταση-ρύθμισης των τεμνουσών λειτουργιών μαχαίρι-τύπων.

Γρήγορη ρύθμιση αντίστασης

• Το λογισμικό έχει τη λειτουργία της χονδροειδούς ρύθμισης και της λεπτής ρύθμισης ρύθμισης, οι οποίες μπορούν να θέσουν την ανάλογη σχέση μεταξύ της χονδροειδούς ρύθμισης και της λεπτής ρύθμισης σύμφωνα με τα χαρακτηριστικά της αντίστασης, η οποία βελτιώνει αποτελεσματικά την ταχύτητα ρύθμισης αντίστασης κάτω από την προϋπόθεση της εξασφάλισης της ακρίβειας.
• ο χρόνος μέτρησης lHigh-ταχύτητας, ενιαίος χρόνος μέτρησης είναι μόνο 25us.
• μηχανισμός βήμα-και-επανάληψης lHigh-ακρίβειας: χρησιμοποιώντας μια πλατφόρμα γραμμικών μηχανών, η κινούμενες ταχύτητα και η επιτάχυνση είναι γρήγορες μπορεί να πραγματοποιήσει τη ρύθμιση αντίστασης ένας-κύκλων των πολλαπλών ενοτήτων κυκλωμάτων.
• ανελκυστήρας πινάκων ελέγχων lHigh-ταχύτητας: αποτελεσματικά βελτιώστε την αποδοτικότητα επεξεργασίας στο στάδιο της κυκλικής ρύθμισης αντίστασης των πολλαπλών ενοτήτων κυκλωμάτων.

Ισχυρή λειτουργία

• lWith η ισχυρή λειτουργία προγραμματισμού λογισμικού στη βιομηχανία, αυτό μπορεί να προσαρμοστεί στη διάφορη ρύθμιση αντίστασης και τη ρύθμιση λειτουργίας των ηλεκτρονικών ενοτήτων, και να πραγματοποιήσει εύκολα τις ειδικές ανάγκες των πελατών και της υψηλής αυτόματης λειτουργίας.
• lIn η προσθήκη στη βασικές αντίσταση και τη μέτρηση τάσης, με τις εξωτερικές ειδικές ενότητες, το σήμα μέτρησης μπορεί να είναι τρέχουσα, συχνότητα, αντιστροφή και άλλα σήματα.
• ο προγραμματικός αυτόματος έλεγχος λ της δύναμης λέιζερ, της κίνησης, της σειράς μέτρησης, κ.λπ. μπορεί να πραγματοποιηθεί.
• lProbe ζ-άξονας, αυτόματη μετακίνηση ελέγχου μηχανών ζ-άξονα εστίασης λέιζερ, προγραμματίσημη.
• η lPowerful λειτουργία βάσεων δεδομένων, η ολόκληρη διαδικασία παραγωγής καταγράφεται και ανιχνεύσιμος.
• lThe η λειτουργία προειδοποίησης των αναρμόδιων προϊόντων μπορεί αποτελεσματικά να αποτρέψει τα αναρμόδια προϊόντα από τη ροή στην επόμενη διαδικασία.
• lThe οι τοποθετώντας συντεταγμένες λαμβάνονται σε πραγματικό - χρόνος μέσω της εικόνας, η οποία είναι εύκολο να λειτουργηθεί και βελτιώνει την ακρίβεια προσδιορισμού θέσης του προϊόντος.

Υψηλές αξιοπιστία και σταθερότητα

• Τα τμήματα πυρήνων εισάγονται για να εξασφαλίσουν την ποιότητα
• lUsing ειδικό βάθρο γρανίτη: Μπορεί αποτελεσματικά να μειώσει την αδρανή δόνηση που προκαλείται από την έναρξη, τη στάση και την επιτάχυνση του πάγκου εργασίας συγχρόνως, μπορεί να διατηρήσει τη σταθερότητα της θερμοκρασίας της μηχανής.

Χαμηλά λειτουργία και κόστη συντήρησης

• Μεγάλη αποδοτικότητα, μικρές κατανάλωση ενέργειας και μείωση κόστους

Η ηλεκτροοπτική αποδοτικότητα μετατροπής λέιζερ φθάνει σε 25%, και η μέση καθημερινή κατανάλωση ισχύος είναι λιγότερο από 10 βαθμοί, το οποίο είναι 1/10 του παραδοσιακού αντλημένου λαμπτήρας λέιζερ στερεάς κατάστασης λάμψης. Η μακροπρόθεσμη χρήση μπορεί να σώσει στους χρήστες πολλές ενεργειακές δαπάνες, να μειώσουν τη εκπομπή άνθρακα, μακριά ζωή υπηρεσιών, σταύλος υψηλής επίδοσης και συντήρηση-ελεύθερος, μειώνοντας το χρόνο διακοπής.

Trimmer λέιζερ λύση

Η αρχή της τακτοποίησης αντίστασης λέιζερ είναι να χρησιμοποιηθεί μια πολύ λεπτή ακτίνα λέιζερ για να χτυπήσει τους αντιστάτες παχιών και λεπτών ταινιών, και να πραγματοποιήσει την κοπή των κυκλωμάτων παχιών και λεπτών ταινιών με την ατμοποίηση του σώματος αντιστατών. Η ακτίνα λέιζερ κόβει τους αντιστάτες παχιών και λεπτών ταινιών σύμφωνα με το πρόγραμμα που προκαθορίζεται από τον υπολογιστή, και αλλάζει την αξία αντίστασης των αντιστατών με την αλλαγή των γεωμετρικών μορφών των αντιστατών παχιών και λεπτών ταινιών. Καθώς η τέμνουσα διαδικασία λέιζερ προχωρεί, το σε πραγματικό χρόνο κύκλωμα μέτρησης ελέγχει τις αλλαγές στις τιμές αντίστασης των αντιστατών παχιών και λεπτών ταινιών σε πραγματικό - ο χρόνος, και οι τιμές αντίστασης των αντιστατών παχιών και λεπτών ταινιών πλησιάζουν συνεχώς την αξία αντίστασης στόχων. Δηλαδή η διαδικασία τακτοποίησης αντίστασης λέιζερ πραγματοποιείται.

Όταν ο με παχιά μεμβράνη αντιστάτης χρησιμοποιείται στην ηλεκτρονική ενότητα, η τροποποίηση λειτουργίας της ηλεκτρονικής ενότητας μπορεί να πραγματοποιηθεί με τη ρύθμιση της αλλαγής αντίστασης έτσι ώστε το σήμα παραγωγής της ηλεκτρονικής ενότητας αλλάζει επίσης.

Η τακτοποίηση αντίστασης λέιζερ αλλάζει την αγώγιμη διατομική περιοχή και το αγώγιμο μήκος του σώματος αντιστατών, και μπορεί να τακτοποιήσει το σώμα αντιστατών κάτω από την αξία αντίστασης στόχων στην απαραίτητη σειρά ακρίβειας.

Κύρια διαμόρφωση μιας ενιαίας συσκευής

Τεχνική παράμετρος

1.Laser σύστημα

• lLaser μήκος κύματος: 1064nm
• δύναμη λέιζερ lAverage: ΤΟ 6W@10KHZ (TEM00)
• lTypical μέγεθος σημείων: 3040µm
• τρόπος lFocus: έλεγχος προγράμματος υπολογιστών

2.Laser τοποθετώντας σύστημα ακτίνων

• lLaser σειρά ανίχνευσης: 60mm X 60mm
• lRepeat ακρίβεια προσδιορισμού θέσης: 2.5µm
• lLaser ψήφισμα κινήσεων ακτίνων: 1µm
• ταχύτητα ανίχνευσης lMaximum: 7000mm/s
• lPositioning μέθοδος: προγραμματίσημος προσδιορισμός θέσης ή αυτόματος προσδιορισμός θέσης αναγνώρισης εικόνας

3. Σύστημα παρακολούθησης εικόνας

• lMonitoring μέθοδος: ομοαξονικός έλεγχος λέιζερ
• lProprietary τεχνολογία: αχρωματική τεχνολογία, λέιζερ και επικάλυψη απεικόνισης μέσα στο σχήμα
• lMonitoring οπτικό πεδίο: 46mm (διαγώνιος)
• lLighting πηγή: Φωτισμός οδηγήσεων

4. μέτρηση του συστήματος

• μέθοδος μέτρησης lResistance: προσθέστε το ρεύμα στην τάση μέτρου

Τετρασύρματο σύστημα, two-wire έλεγχος προγράμματος υπολογιστών συστημάτων

• τρόπος μέτρησης lResistance: τρόπος τρεις-ταχύτητας που θέτει, προγραμματίσημος έλεγχος
• σειρά μέτρησης lResistance: 0.1Ω-100MΩ (δεκαεξάμπιτο ψήφισμα)
• ακρίβεια μέτρησης lResistance:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• ταχύτητα μέτρησης αντίστασης λ: 25µs
• ψήφισμα τάσης LDC: 0.16µV (κάτω από το σύνολο 10mV - όρος κλίμακας)
• lProbe επιβιβαστείτε: 48PIN, οποιοσδήποτε καθορισμός, συμβατός με εισαγόμενο το ESI εξοπλισμό
• lProbe επιβιβαστείτε στη μετακίνηση: έλεγχος προγράμματος υπολογιστών
• σειρά μέτρησης lVoltage: δεκαεξάμπιτο ψήφισμα ±100mV~ ±10V (άλλες σειρές είναι προαιρετικές)

5. Υπολογιστές και συστήματα λογισμικού

• lSoftware προγραμματίσημος, μπορεί ελαστικά να πραγματοποιήσει την αυτόματη λειτουργία, να συναντήσει τη ρύθμιση αντίστασης και τη ρύθμιση λειτουργίας κυκλωμάτων
• η λειτουργία lDatabase, όλα τα στοιχεία ρύθμισης αντίστασης μπορεί να γραφτεί στη βάση δεδομένων για την αποθήκευση, με την καλή ανιχνευσιμότητα
• lThe η αντίσταση μπορεί να ελεγχθεί από το χειρωνακτικό single-chip έλεγχο, και μπορεί επίσης να ρυθμιστεί αυτόματα από τη συνεχή μήτρα (συνεχής επεξεργασία τσιπ)
• lAccurate η ρύθμιση αντίστασης μπορεί να εκτελεσθεί με τον καθορισμό της μεθόδου ρύθμισης αντίστασης σημείων λέιζερ
• lAccording στη διαφορά της αρχικής αξίας αντίστασης, οι διαφορετικές παράμετροι ρύθμισης αντίστασης μπορούν να επιλεχτούν για να εκτελέσουν τη ρύθμιση αντίστασης

6. Μηχανικό σύστημα κινήσεων βήμα-και-επανάληψης

• τρόπος lMovement: σύστημα κινήσεων γραμμικών μηχανών
• σειρά lMotion: 300mm*300mm
• κεραμικό μέγεθος υποστρωμάτων lMaximum: 150mm*150mm
• ψήφισμα lMotion: 1µm
• lRepeat ακρίβεια: ±1µm
• lPositioning ακρίβεια: ±10µm
• ταχύτητα lMaximum: 1000mm/s (κανένα φορτίο)
• επιτάχυνση lMotion: 1.5G

7. Άλλοι τεχνικοί δείκτες

• lCooling μέθοδος: αερόψυξη
• lPower παρέχετε την τάση: 220V πίεση αέρα εναλλασσόμενου ρεύματος: <0>

FAQ

1. Q: Μπορείτε να παρέχετε τις υπερπόντιες υπηρεσίες;

Α: Οι μηχανικοί μπορούν να εξυπηρετήσουν στο εξωτερικό.

2. Q: Πώς να χρησιμοποιήσει τη μηχανή;

Α: Πρίν στέλνουμε τη μηχανή συσκευασίας σε σας, θα το εγκαταστήσουμε και θα το εξετάσουμε, και θα συσκευάσουμε έπειτα ολόκληρη τη συσκευή σε ένα ξύλινο κιβώτιο, έτσι κάνετε την ανάγκη n't να το εγκαταστήσετε πάλι,

3. Q: Συσκευασία δοκιμής πριν από την αποστολή;

Α: σίγουρα 100% της πειραματικής μηχανής δοκιμής θα είμαστε κανονικοί χωρίς προβλήματα.

4. Q: Ποια είναι η περίοδος εξουσιοδότησης;

Α: Μια ολόκληρη υπηρεσία ζωής έτους και προσφοράς.

5. Q: Ποιος είναι ο όρος πληρωμής;

Α: Λ/Γ Ή TT.

6. Q: Ποιος είναι ο χρόνος παράδοσης;

Α: 15-20 ημέρες μετά από να λάβει την κατάθεση. Επαφή: υπηρεσία online 7 * 24 ωρών εάν πρέπει να συσκευάσετε άλλα υλικά/προϊόντα ή να έχετε οποιεσδήποτε ερωτήσεις για τη μηχανή συσκευασίας, παρακαλώ να αισθανθούν ελεύθερες να με στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο ή να μας καλέσετε.
