Μηχανή επένδυσης μετάλλων
, Αυτόματη μηχανή συγκόλλησης

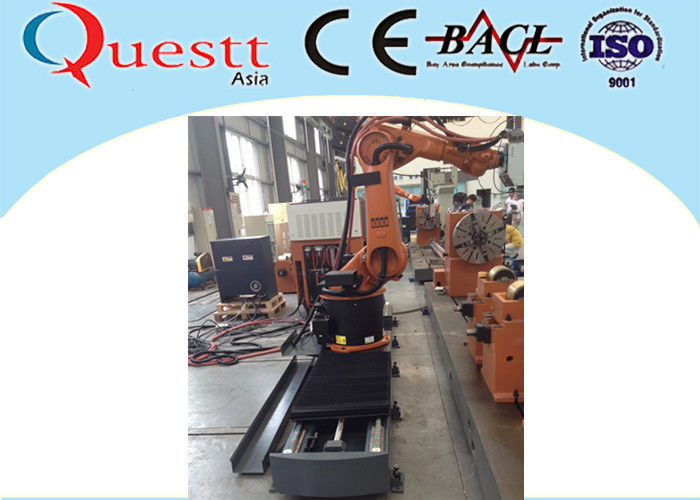

3KW αυτόματη μηχανή συγκόλλησης μηχανών επένδυσης λέιζερ μετάλλων ινών με το ρομποτικό βραχίονα
3KW σύστημα μηχανών επένδυσης λέιζερ ινών για την απόσβεση ανεμιστήρων άξονων αξόνων φορμών
Περιγραφή
Η επένδυση λέιζερ είναι μια νέα τεχνολογία τροποποίησης επιφάνειας. Είναι κατευθείαν στην επιφάνεια του προστιθέμενου υπόστρωμα υλικού επένδυσης, και η χρήση της υψηλής ενέργειας πυκνότητας της ακτίνας λέιζερ στην επιφάνεια του στρώματος υλικού βάσεων με τη μέθοδο τήξης και στο σχηματισμό επιφάνειας σε επίπεδο βάσης και μεταλλουργικό συνδυασμό της προσθέτει το υλικό στρώμα επένδυσης.
Όλα τα μέρη τακτοποιούνται στην προστατεύοντας κάλυψη. Οι βαλβίδες μηχανών προέρχονται από το σύστημα και την αποθήκευση τροφοδοσίας δόνησης ένα προς ένα στο μεταφορέα για το σύστημα επιλογής. Κατόπιν ο έλεγχος ένα συστημάτων επιλογής βαλβίδα μηχανών στη worktable περιοχή επένδυσης, το προσάρτημα στερεώνει τη βαλβίδα μηχανών και περιστρέφεται, συγχρόνως η σκόνη που στέλνει το σύστημα έβαλε έξω τη σκόνη και το λέιζερ βγαίνει να κάνει την επένδυση. Μετά από το τέρμα η επένδυση, το προσάρτημα χαλαρές το τσοκ και η βαλβίδα μειώνονται στη δεξαμενή.
Χαρακτηριστικές εφαρμογές
αυτοκίνητη φόρμα, εξάγοντας μηχανήματα, μηχανήματα άνθρακα, πετροχημικά μηχανήματα, σύνολα γεννητριών, μηχανήματα κυλώντας μύλων και άλλα μεγάλα μηχανικά μέρη.
Προδιαγραφές
| Στοιχείο |
Παράμετρος |
| Λέιζερ |
Η ίνα διαβιβάζει |
| Σειρά δύναμης παραγωγής |
2-6kW |
| Σταθερότητα δύναμης |
±2% |
| Ηλεκτροοπτική συναλλαγματική ισοτιμία |
≥40% |
| Μήκος κύματος λέιζερ |
980nm±10nm |
| Παραγωγή μήκους κύματος |
CW |
| Τάση εισαγωγής |
πέντε-καλώδιο @50Hz 3phase 380V |
Hgsf-2A ο τροφοδότης σκονών διοπτρών τύπων είναι από τις ποσοτικές μεταφορές αερίου μεταφορέων δίσκων σίτισης σκονών ο τροφοδότης σκονών σκονών. Επανάληψη ύψους σίτισης σκονών ± 2%, ικανή ποικίλο μέγεθος μορίων για να συναντήσει την εσωτερική γενική σκόνη κραμάτων επένδυσης.
| Διεπαφή ινών |
LLK |
|
| Απόσταση κατευθυντήρων |
100 |
χιλ. |
| Απόσταση εστίασης |
300 |
χιλ. |
| Μήκος κύματος |
940-1080 |
NM |
| Ανώτατο ποσοστό |
97 |
% |
| Κουρτίνα αερίου (απόδειξη) |
Ναι |
|
| Ακροφύσιο σίτισης σκονών |
ΠΕΙΣΤΕ 8 |
IWS |
| Σκόνη που στέλνει τον τύπο |
Ομόκεντρος δακτυλιοειδής |
|
| Σκόνη που στέλνει το κίνητρο |
Το αέριο φέρνει |
|
| Σύστημα ψύξης |
Υδρόψυξη |
|
| Μέγεθος μορίων |
20-90 |
Um |
| Σκόνη που στέλνει την ταχύτητα |
2-50 |
g/min |
| Σκόνη sendin |
1-2.5 |
χιλ. |
| Απόσταση εργασίας |
1325mm |
|
Οριζόντιος περιστροφικός πίνακας και 2$ο Jig κλίσης
| Στοιχεία |
Προδιαγραφές |
| 1, γραμμικός άξονας ρομπότ |
| Γραμμική σειρά φωτογραφικών διαφανειών ρομπότ |
2500mm |
| Γραμμική ταχύτητα φωτογραφικών διαφανειών ρομπότ |
0-5000mm/min |
| Γραμμικός μηχανισμός μετάδοσης φωτογραφικών διαφανειών ρομπότ |
Ράφι και γρανάζι |
| Γραμμικοί μηχανή και οδηγός άξονα ρομπότ |
Μηχανή και οδηγός KUKA σερβο |
| 2, περιστρέφονται τον άξονα, το Τ worktable και Tailstock |
| Περιστροφική τοποθέτηση κιβωτίων άξονα επικεφαλής |
Οριζόντιος |
| Οριζόντιο περιστροφικό φορτίο |
5T (καρφίτσες τσοκ που φορτώνουν), 20T (φόρτωση κυλίνδρων) |
| Κάθετο περιστροφικό φορτίο |
1T |
| Περιστροφικό κεντρικό ύψος κιβωτίων άξονα |
1000mm |
| Περιστροφικές τσοκ και άκρες άξονα |
Τσοκ 4-σαγονιών Φ630mm, τυποποιημένες διπλές άκρες |
| Ο περιστροφικός άξονας περιστρέφεται την ταχύτητα |
0-15rpm, εισάγετε το πρόγραμμα ρομπότ,
συνεχώς διευθετήσιμος
|
| Worktable μέγεθος μηχανών |
9500*1200mm, πίνακας είναι ακέραια ρίψη |
| Tailstock και άκρες |
Άκρες Taper=60℃, μηχανικό expansion200mm |
| Διάμετρος μανικιών ακρών |
Φ200mm |
| Κύλινδρος |
2pcs, κύλινδρος επιφάνειας χαλκού |
| Περιστροφικοί μηχανή και οδηγός άξονα |
Μηχανή και οδηγός KUKA σερβο |
| 3, μικρός περιστρέφονται τον άξονα, το Τ worktable και Tailstock |
|
| Περιστροφική τοποθέτηση κιβωτίων άξονα επικεφαλής |
Κάθετος και οριζόντιος |
| Οριζόντιο περιστροφικό φορτίο |
2T |
| Περιστροφικό κεντρικό ύψος κιβωτίων άξονα |
760mm |
| Περιστροφικές τσοκ και άκρες άξονα |
Τσοκ 3-σαγονιών Φ500mm, τυποποιημένες διπλές άκρες |
| Ο περιστροφικός άξονας περιστρέφεται την ταχύτητα |
0-100rpm, εισάγετε το πρόγραμμα ρομπότ,
συνεχώς διευθετήσιμος
|
| Tailstock και άκρες |
Άκρες Taper=60℃, μηχανικό expansion200mm |
| Διάμετρος μανικιών ακρών |
Φ200mm |
| Κύλινδρος |
2pcs, κύλινδρος επιφάνειας χαλκού |
| 4,2D Jig κλίσης |
|
| Άξονας κινήσεων |
Κτύπημα, στροφέας, στον οποίο ο περιστροφικός άξονας χρησιμοποιεί μηχανή και την κίνηση KUKA τη σερβο |
| Διάμετρος γείσων |
Φ500mm |
| Διάμετρος τσοκ |
Φ315mm, τρεις-σαγόνι self-centering |
| Γωνία κτυπήματος |
0-90º |
Διαμόρφωση
| Αριθ. |
Όνομα |
Πρότυπο |
Ποσότητα |
παρατήρηση |
| 1 |
Συσκευή λέιζερ |
LDF4000-60 |
1 |
|
| 3 |
Κεφάλι λέιζερ |
|
1 |
|
| 4 |
Σκόνη που στέλνει το σύστημα |
|
1 |
|
| 5 |
Περιστροφικός worktable |
|
1 |
|
| 6 |
Positioner συσκευή |
|
1 |
|
| 7 |
Ρομπότ |
Kr60-3 |
1 |
|
| 8 |
Κύριος ελεγκτής |
|
1 |
|
| 9 |
Ελεγκτής ρομπότ |
|
1 |
|
| 10 |
Σύστημα απορρόφησης αιθάλης |
|
1 |
|
Δείγμα
FAQ
1 Q: Ποια είναι η εξουσιοδότηση της μηχανής επένδυσης λέιζερ;
Α: Η εξουσιοδότηση είναι 2 έτος, αλλά προσφέρουμε ολόκληρη την υπηρεσία μεταπώλησης ζωής.
2 Q: Ποιος είναι ο όρος πληρωμής σας;
Α: T/T, L/C, ένωση Westen, κ.λπ.
3 Q: Ποια είναι η υπηρεσία μεταπώλησής σας;
Α: Οι μηχανικοί μπορούν να προσφέρουν oversea τις υπηρεσίες και μπορούμε επίσης να προσφέρουμε το υπηρεσία online, χρησιμοποιώντας τα σε απευθείας σύνδεση να κουβεντιάσουμε εργαλεία όπως Whatsapp για να μιλήσουμε με τους πελάτες άμεσα για όλες τις ερωτήσεις.
4 Q: Πώς είναι η ποιότητα της μηχανής;
Α: Υψηλός technoloy της Γερμανίας με την καλή ποιότητα.
5 Q: Πώς είναι η λειτουργία της μηχανής;
Α: Προσφέρουμε το εγχειρίδιο λειτουργίας και τα βίντεο, σας παρουσιάζουν πώς να ενεργοποιήσουν τη μηχανή.
Μπορούμε επίσης να στείλουμε τους μηχανικούς στο εργοστάσιό σας για. Ή μπορείτε να στείλετε τον εργαζόμενο στην κατάρτιση κέρδους στο εργοστάσιό μας άμεσα.
